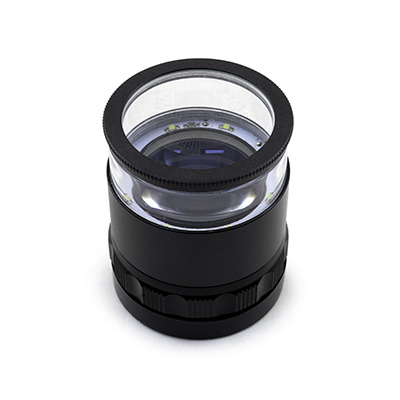

Magnifier Inspection Tool

Inspeção Visual de Componentes Críticos do ICP

Pequenos depósitos, obstruções parciais e alterações físicas podem ser difíceis de identificar a olho nu, mas podem afetar diretamente o comportamento do sistema de introdução de amostras e, no caso de ICP-MS, a condição da interface.

A Magnifier Inspection Tool da Glass Expansion foi desenvolvida para permitir que o próprio laboratório realize uma inspeção visual ampliada e iluminada da ponta do nebulizador, dos tubos capilares e dos cones de interface do ICP-MS.

Com ampliação de 10x e iluminação integrada por LED, a ferramenta ajuda a localizar depósitos e alterações que podem passar despercebidos em uma inspeção convencional.

Por que Fazer uma Inspeção Visual?

Nem todo problema no sistema de introdução de amostras exige a substituição imediata de um componente. Em muitos casos, uma inspeção cuidadosa ajuda a determinar se existe uma obstrução, depósito de matriz, desgaste ou dano físico antes de iniciar um processo de limpeza ou troca.

A inspeção visual também pode ser utilizada após a limpeza para avaliar se o procedimento removeu adequadamente os depósitos antes que o componente seja reinstalado no instrumento.

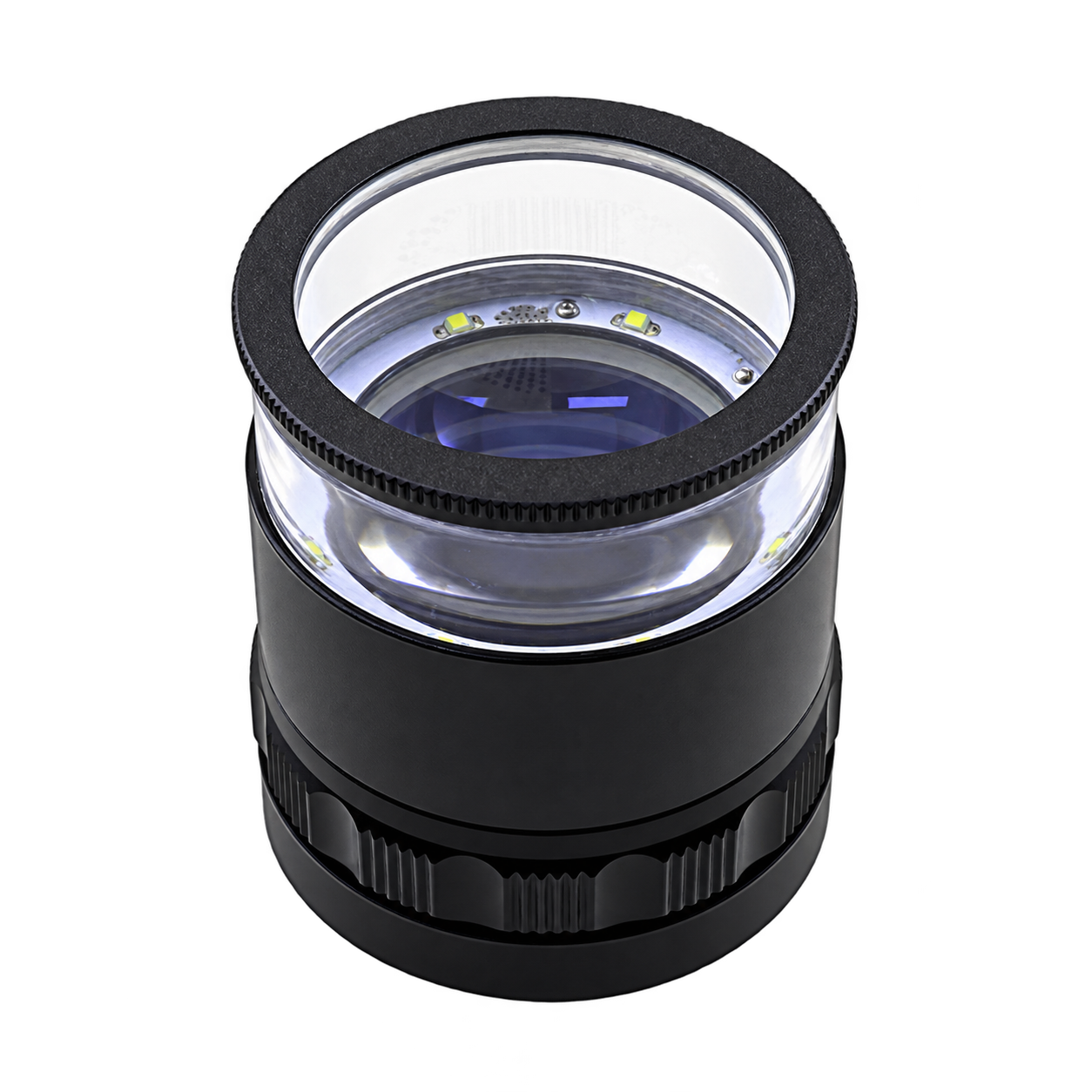

Recursos da Magnifier Inspection Tool

• Ampliação de 10x.
• 8 luzes LED integradas.
• Botão de foco manual.
• Retículo de vidro com escala horizontal de 20 mm.
• Estojo protetor para armazenamento.
• Inspeção no próprio laboratório, sem depender apenas da observação a olho nu.

A combinação de ampliação, iluminação e ajuste manual de foco facilita a inspeção de regiões pequenas e de difícil visualização, como o orifício da ponta do nebulizador e a abertura dos cones sampler e skimmer.

Inspeção de Entupimentos em Nebulizadores

As obstruções em nebulizadores geralmente ocorrem na região da ponta e podem ser difíceis de detectar sem ampliação. Com a Magnifier Inspection Tool é possível verificar a presença de partículas estranhas ou o acúmulo de sais ao redor do orifício.

Essa inspeção é especialmente útil quando há suspeita de redução de desempenho ou antes e depois de um procedimento de limpeza.

Para a limpeza de nebulizadores concêntricos, recomendamos também ferramentas apropriadas como o Eluo e os procedimentos de manutenção de nebulizadores.

Importante: a Glass Expansion recomenda não tentar desobstruir nebulizadores utilizando fios ou sondas, pois existe risco de dano permanente ao componente.

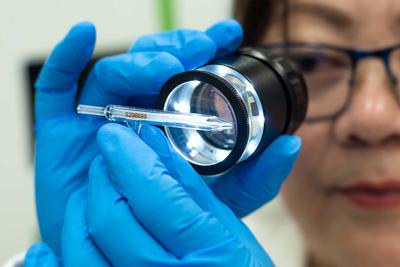

Inspeção da ponta do nebulizador para identificação de partículas ou depósitos próximos ao orifício.

Avaliação da Condição dos Cones de ICP-MS

Inspeção visual do orifício de um cone de interface de ICP-MS.

A condição dos cones sampler e skimmer é crítica para o desempenho do ICP-MS. A Magnifier Inspection Tool permite observar o orifício do cone em busca de pitting, acúmulo de matriz, bloqueios, distorções ou aumento do diâmetro do orifício.

A ferramenta também é útil para avaliar visualmente a eficácia da limpeza antes da reinstalação dos cones no equipamento.

Segundo as recomendações de manutenção da Glass Expansion, sinais como aumento do background, efeitos de memória, perda de sensibilidade, alteração no formato dos picos ou mudanças na leitura de vácuo podem indicar a necessidade de verificar a condição dos cones.

Para mais informações, consulte também o conteúdo sobre cuidados e manutenção de cones de ICP-MS.

Inspeção de Tubos Capilares

A tubulação capilar de amostra pode ser uma fonte de desempenho analítico errático quando partículas não dissolvidas provocam uma obstrução parcial.

Mesmo sem bloquear completamente a passagem da amostra, uma restrição parcial pode aumentar a contrapressão e comprometer a nebulização.

Com ampliação de 10x e iluminação LED, a Magnifier Inspection Tool permite observar tubos capilares de pequeno diâmetro com muito mais facilidade, ajudando o analista a identificar possíveis obstruções antes de atribuir o problema a outros componentes do sistema.

Inspeção de tubulação capilar para identificação de obstruções parciais.
