Elegra™ Argon Humidifier

Introdução

Em ICP, é prática comum utilizar argônio seco como gás do nebulizador para gerar o aerossol e transportar a amostra até o plasma. Entretanto, em amostras com altos teores de sólidos totais dissolvidos (TDS), aumenta a possibilidade de formação de depósitos de sais na ponta do nebulizador e no injetor. Esse acúmulo pode provocar deriva analítica significativa e, em situações mais severas, até mesmo a extinção do plasma.

Para medir matrizes desafiadoras com alto TDS de forma mais confiável, é importante otimizar o sistema de introdução de amostras do ICP. A Glass Expansion recomenda considerar:

• Um nebulizador adequado para alto TDS, como SeaSpray™ ou DuraMist™.
• Uma câmara de nebulização ciclônica de duplo passe, como a Twister™, para remover gotículas maiores.
• Um injetor de maior diâmetro interno, com 2,0 mm de ID ou mais.
• Uma alimentação de gás de nebulização com argônio umidificado.
• Menor formação de depósitos salinos na ponta do nebulizador e no injetor.
• Maior estabilidade durante sequências prolongadas com matrizes de alto TDS.

A adição de um umidificador de argônio como o Elegra ajuda a reduzir a necessidade de manutenção e diminui o risco de interrupções causadas por obstruções no nebulizador ou no injetor.

Figura 1. Teste de estabilidade de longo prazo: análise de 4 horas de um padrão de 1 ppm em solução de NaCl a 10,0%.

Design do Elegra

O Elegra possui um design compacto e é construído com materiais inertes e livres de metais, facilitando sua instalação mesmo no espaço normalmente limitado e agressivo do compartimento de amostras de um ICP.

Sua tecnologia de membrana de alta eficiência adiciona umidade ao gás argônio do nebulizador sem necessidade de pressurização do reservatório e sem aquecimento elétrico.

O Elegra pode ser configurado em duas versões:

• Canal único: incorpora uma chave de bypass que permite ativar ou desativar a umidificação.
• Canal duplo: permite umidificar simultaneamente o gás do nebulizador e gases auxiliares/de diluição, frequentemente utilizados em ICP-MS.

Estão disponíveis diferentes configurações com conexões de gás específicas para cada instrumento, permitindo adequar o Elegra ao modelo de ICP utilizado no laboratório.

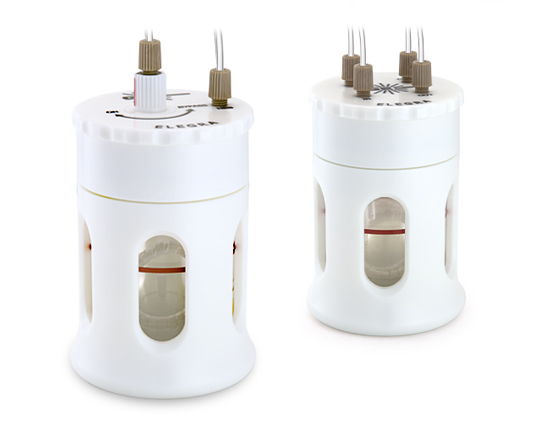

Figura 2. Elegra Argon Humidifier e Elegra Dual Argon Humidifier.

Instalação Fácil

Figura 3. Instalação do Elegra em um Thermo Scientific™ PRO ICP-OES (P/N 70-803-1303).

Para facilitar uma instalação simples em diferentes instrumentos ICP e com diferentes nebulizadores, cada kit Elegra é fornecido com conexões de gás específicas para o equipamento ao qual será instalado.

O conjunto também acompanha instruções detalhadas de montagem, reduzindo a necessidade de adaptações no laboratório.

Seleção do kit: informe à MixLab o fabricante e o modelo do ICP-OES ou ICP-MS utilizado para que possamos identificar a configuração do Elegra e as conexões de gás corretas.

VERIFICAR COMPATIBILIDADE →

Desempenho Superior

A umidade relativa (UR) adicionada pelo umidificador de argônio influencia diretamente sua eficiência em retardar e evitar o acúmulo de sais no nebulizador e no injetor.

Para comparar a eficiência de umidificação, a Glass Expansion avaliou a saída de umidade relativa do Elegra em relação a outro umidificador de argônio disponível comercialmente, denominado pela empresa como “Marca X”, que utiliza fonte de alimentação e elemento de aquecimento. O modelo comparado foi a versão divulgada pelo respectivo fornecedor como seu modelo de “umidificação aprimorada”.

Com vazão de argônio de 0,7 L/min e operando em modo aquecido, o equipamento Marca X apresentou eficiência de umidificação aproximadamente 25% menor que a do Elegra. Em temperatura ambiente e sem aquecimento, a umidade relativa média produzida pela Marca X foi aproximadamente 60% menor que a obtida com o Elegra.

Figura 4. Percentual de umidade em relação ao Elegra (Elegra = 1).

Estabilidade durante análises de matrizes desafiadoras

O nebulizador é um componente crítico do sistema de introdução de amostras. A Glass Expansion fabrica nebulizadores para ICP desde o início da década de 1980 e oferece modelos para diferentes condições de trabalho, incluindo amostras aquosas limpas, matrizes contendo HF, elevados teores de sais dissolvidos e solventes orgânicos voláteis.

Figura 5. Estabilidade do padrão interno em solução com 0,5% de metaborato/tetraborato de lítio utilizando o umidificador de argônio Elegra.

Figura 6. Estabilidade do padrão interno em solução com 0,5% de metaborato/tetraborato de lítio sem o umidificador de argônio Elegra.

Elegra como evolução do Capricorn™

Para usuários familiarizados com o umidificador original Capricorn™, a Glass Expansion avaliou duas unidades Capricorn e duas unidades Elegra para confirmar que o novo projeto mantinha desempenho equivalente de umidificação. Após aproximadamente 5 minutos, tanto o Elegra quanto o Capricorn estabilizaram em uma umidade relativa média próxima de 92%.

Figura 7. Comparação da porcentagem de umidade relativa entre os umidificadores Elegra e Capricorn.

Vídeo do Elegra Argon Humidifier

Veja em detalhes o Elegra™ Argon Humidifier e seus principais componentes. O sistema combina reservatório de vidro, estrutura polimérica resistente e tecnologia de umidificação por membrana de alta eficiência para melhorar a estabilidade do sinal e permitir sequências analíticas mais longas.

O Elegra é compatível com diferentes modelos de ICP-OES e ICP-MS e também está disponível em configuração de canal duplo.

Informações para Pedido

Kits Elegra — Umidificador de Argônio de Canal Único

Kits Elegra Dual — Umidificador de Argônio de Canal Duplo
